3DSMax7 PFSource粒子攻略3:操作器功用①
整理时间:12-12-2009 整理人员:叼烟PK不掉灰   ( 得分:5 )
阅读人次:615
第一篇 : 命令面板参数

  第二篇 : Particle View Menu Bar(粒子视图菜单栏)命令详解

  第三篇 Operators(操作器)的功用

  概述:操作器是PF Source粒子系统的最基本的构成元素,它主要作用就是用来连接操作器到事件以指定粒子在一段时间内的速度、方向、形状等基本特性。如图1-1所示,操作器在粒子视图库中可以成两组。第一组包含22个操作器,它们是直接影响粒子行为的操作器,例如旋转、贴图等。第二组包含4个操作器,分别是:Cache优化粒子系统回放;Display决定粒子在视图中的显示;Notes附加信息;Render用来指定渲染特性。下面我们来对每一个操作器的功用及使用方法进行详细的讲解。

3DSMax7PFSource粒子攻略3:操作器功用①

图1-1


  1、Birth(出生操作器)。按下键盘上的6快捷键打开粒子视图PARTICLE VIEW,在粒子视图中单击鼠标左键将BIRTH拖动到事件窗口中,然后确保BIRTH处于选择状态,出生操作器的参数将显示在粒子视图的右侧,如图1-2所示。

3DSMax7PFSource粒子攻略3:操作器功用①

图1-2


  功用:主要是用通过参数设置来产生粒子,在实际操作过程中,它必须处于事件窗口中流的最顶端。也就是说出生操作器必须在粒子流开始时出现。下面我们来看一下它的参数的功能。

  Emit Start(发射开始):操作器开始发射粒子的时间,也就是说从第几帧开始发射粒子,此值也可以为负值。
  Emit Stop(发射结束):操作器发射粒子的结束时间。
  Amount(数量):用来指定操作器发射的粒子总数。
  Rate(速率):用来指定每秒钟发射的粒子数量。
  Total(整体):在规定的帧数内操作器发射的粒子总数。比如说Emit Start:0,Emit Stop:10,Rate:60,那么Total的总数即为21,即:在第0帧到第10帧,如果每秒钟发射60个粒子,那么以这段时间内,发射的粒子数为21个。
  Subframe Sampling(子帧取样):勾选此项后,会在更短的时间内在帧与帧之间采样,而不在非帧上进行采样。2、Birth Script(出生脚本操作器)。其命令参数如图1-3所示。

3DSMax7PFSource粒子攻略3:操作器功用①(2)

图1-3


  功用:通过使用MAX的脚本来创建自定义的粒子。

  Edit Script(编辑脚本):主要用来打开MAX脚本窗口对脚本进行编辑操作,以调整粒子的速率、形状等。
  Emit Start(发射结束):操作器开始发射粒子的帧数。
  Uniqueness(惟一)选项组
  Seed(种子数):使用随机种子数。
  New(速率):使用随机公式计算新种子,也就是说按下它可以使粒子达到一种随机的变化。

  3、Delete(删除操作器)。其命令面板如图1-4所示。

3DSMax7PFSource粒子攻略3:操作器功用①(2)

图1-4


  功用:使用删除操作器可从粒子系统中删除粒子。默认情况下,粒子是永远存活的,即整个动画过程。删除操作器可给予粒子有限的生命。在使用粒子年龄帖图时,删除操作器同时有效。

  Remove(删除)选项组
  All Particles(所有粒子):立即删除事件中的所有粒子。
  Selected Particles Only(仅被选粒子):立即删除事件中的粒子子对象层中的被选粒子。
  By Particle Age(由粒子年龄):删除事件中存活期超过一定长度的粒子。
  Life Span(生命范围):粒子生命帧数。过了这个阶段粒子被删除。
  Variation(变化):生命范围可能变化的最大数量。这个数值乘以-1.0到1.0之间的随机数得到粒子实际生命周期。
  Uniqueness(惟一)选项组
  Seed(数量):指定随机数值。
  New(速率):使用随机公式计算新种子。 4、Force(作用力操作器)。其命令面板如图1-5所示。

3DSMax7PFSource粒子攻略3:操作器功用①(3)

图1-5


  功用:使用作用力操作器可用一个或者多个空间扭曲影响粒子运动。使用该操作器可模仿风、重力等的效果。

  Force Space Warps(作用力空间扭曲)选项组。该选项组显示当前有效的作用力,可以进行添加或者删除操作。在列表当中显示了应用于该操作器的作用力。如果使用了多于三个的作用力,那么在右边出现滚动条。

  注意: 列表中的作用力是按从上到下的顺序增加到粒子流的,所以如果空间扭曲的顺序不同,最后结果也不同。也就是说“粒子流”首先将最上面的空间扭曲应用于粒子运动,然后将第二个空间扭曲应用于第一个空间扭曲的结果,依此类推。如果更改顺序将会改变最终的粒子动画的结果。

  Add(添加):单击此项后,然后在场景视图中选择一个力空间扭曲,这样就可以向列表中添加作用力空间扭曲。
  By List(按列表添加):单击此按钮,可使用Select Force Space Warps(选择作用力空间扭曲)对话框增加一个或者多个空间扭曲,这些空间扭曲必须是场景中已经存在的。
  Remove(删除):删除高亮显示的空间扭曲,需要注意的是,虽然在此处删除了空间扭曲,但是空间扭曲依然在场景中,只是不会对粒子流产生影响罢了。
  Force Field Overlapping(作用力区域重叠):用来确定占用同样空间体积的多个作用力影响粒子的方式,这里面有附加、最大等方式,即使用附加方式,则所有的力都会加在一起作用于粒子,如果使用最大,则只有最强的一个力才会影响到粒子。
  使用Additive(附加)时,作用力依据其相对力量联合;
  使用Maximum(最大)时,只有最大力量的作用力影响粒子。
  Influence(影响):通过百分比来指定应用到粒子的一个或者多个作用力的力量。默认值为1000.0。允许使用负值,负值会使力产生相反效果。
  Offset Influence(偏移影响)选项组。为使用动画参数选择时间帧。
  Sync By(同步):选择使用动画参数的时间帧。
  Absolute Time(绝对时间):参数设置的任意关键帧在设置的实际帧被使用。
  Particle Age(粒子年龄):参数设置的任意帧在每个粒子的存活期的相应帧被使用。
  Event Duration(事件持续):参数设置的任意帧在每个粒子开始第一次进入事件时被使用。

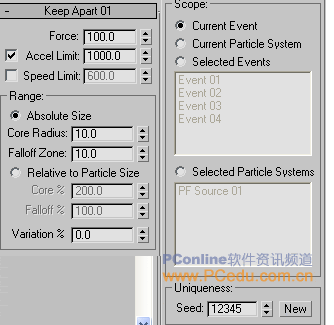

  5、Keep Apart(保持分离操作器)。命令面板如图1-6所示。

3DSMax7PFSource粒子攻略3:操作器功用①(3)

图1-6


  功用:保持分离操作器是速度操作器中的一员,它主要用来将力作用于粒子,允许对粒子使用作用力使其分离,避免或减少碰撞。可以使用负值以避免分离太多,通过控制粒子速度和加速度来使用该操作器进行工作。需要注意的是:该操作器不使用粒子几何体,而是在每个粒子轴心创建一个球形作用力区域。可以通过改变粒子大小改变作用力区域的大小。在一定情况下默认设置可能对粒子相互渗透没有明显效果。为了增加分离程度,可对作用力和Accel Limit使用较高数值,对粒子尺寸选择相对,并且增加Core的百分比数值。

  Force(作用力):应用于粒子的作用力的大小。设置为正值时可以分离粒子,设置为负值时可以使得粒子相互靠近。其默认值为100.0。
  Accel(eration) Limit(加速度限制):选中时,是指可以应用于粒子运动的最大加速度的值。未选中时,使用任意必要的加速度。默认为打开状态,其数值为1000.0。当该数值较低时,运动较光滑;需要较高精确性时可使用较高数值,例如撞击一个小的目标对象。
  Speed Limit(速度限制):选中时,设置应用于粒子运动的最大速度数值。未选中时,使用任意需要的速度。默认为不选中。其数值为600.0。
   Range(范围)选项组。主要用来、设置作用力发生作用的体积和衰减区域,既可以是绝对距离,也可以是相对于粒子尺寸,默认为绝对尺寸。
  Absolute Size(绝对尺寸):使用绝对距离来设置中心半径衰减区域。
  Core Radius(中心半径):离开每个粒子的轴点的距离,在这个范围内作用力将使用最大的强度。默认为10.0。
  Falloff Zone(衰减区域):是指超过中心半径以外的距离,作用力由最大值减少到0。默认为10.0。
  Relative to Particle Size(相对于粒子尺寸):使用百分比数值来设置中心半径和衰减的区域相对于每个粒子的半径。粒子半径从轴点到绑定立方体最远点的距离。
  Core %(中心百分比):到每个粒子的距离,作为粒子半径百分比,在此范围内作用力为最大强度。默认值为200.0。
  Falloff %(衰减百分比):是指超过中心半径以外的距离,作为半径百分比,其作用力的大小由最大强度逐渐减小到0。其默认值为100.0。
  Variation %(变化百分比):是指范围数值可以随机变化的数量,作为指定数值百分比。对于中心和衰减数值将会使用同样的随机变化。默认为0.0。例如,如果选择了绝对尺寸,设置中心半径为40,衰减区域为20,变化百分比为50,那么每个粒子的实际中心半径为20到60范围内的随机数,衰减区域是从10到30的随机数。
   Scope(范围)选项组。默认情况下,在局部使用时,保持分离作用力只将当前事件中的粒子分离,当在全局使用时,将当前流中的每个事件的粒子分离,这些设置也可用来将其他的事件或者流中的粒子进行分离,而不会影响其它事件或者是流中的粒子。默认状态为“当前事件”。
  Current Event(当前事件):保持当前事件中的粒子分离。使用全局时,保持当前流中每个事件的粒子分离,但不能保持流中其他事件中的粒子分离。
  Current Particle System(当前粒子系统):保持当前事件中的粒子彼此远离,并且与当前流中其他粒子保持分离。不在当前事件的粒子将不会受到影响。使用全局时,保持当前流中的全体粒子分离。
  Selected Events(选择事件):保持当前事件中的粒子与所有高亮显示事件中的所有粒子分离。不在当前事件的粒子将不受任何影响。当使用全局时,保持当前流中的全体粒子与此选项列表中高亮事件中全体粒子分离,但只影响当前流中的粒子。
  Selected Particle Systems(选定粒子系统):保持当前事件中的粒子与所有高亮流中的所有粒子分离。不在当前事件的粒子不受影响。当使用全局时,保持当前流中的全体粒子于高亮流中全体粒子分离,但只影响当前流。
  Uniqueness(惟一)选项组。
  Seed(数量):指定随机数值。
  New(速率):使用随机公式计算新种子。6、Mapping(贴图操作器)。命令面板如图1-7所示。

3DSMax7PFSource粒子攻略3:操作器功用①(4)

图1-7


  功用:贴图操作器作来指定恒定的UVW贴图到粒子的整个表面,它与当前事件中在材质操作器中指定的贴图联合使用。通过为贴图坐标设置动画,可以改变材质贴图的位置。

  Map Values(贴图数值)选项组

  U/V/W:主要用来设置选取粒子颜色的贴图的坐标。从此位置获取的一个像素应用于整个粒子。一般来说,U和V分别代表水平和垂直尺寸,W只对三维贴图有效。
  Sync By(同步):选择应用动画参数的时间帧。
  Absolute Time(绝对时间):参数设置的任意关键帧应用于设置的实际帧。
  Particle Age(粒子年龄):参数设置的任意关键帧应用于每个粒子存活期对应的帧。
  Event Duration(事件持续):参数设置的任意关键帧应用于每个粒子进入事件的开始。
  Channel(通道)选项组。可以设置贴图应用于贴图通道还是节点颜色通道。
  Map Channel(贴图通道):将贴图应用于指定的贴图通道。
  Vertex Color Channel(绝对颜色通道):用来贴图应用于节点颜色通道。
  Show Map In Viewport(视口显示贴图):贴图颜色在视口中可见。

  7、Material Dynamic(材质动力学操作器)。命令面板如图1-8所示。

3DSMax7PFSource粒子攻略3:操作器功用①(4)

图1-8


  功用:材质动力学操作器主要用来设置在事件中可以变化的粒子材质ID。同时,也可以依据粒子的材质ID指定给每个粒子不同材质。当与动画纹理一起使用时,可以依据粒子在当前事件中整个年龄或者时间数量指定每个粒子的不同的帧或者贴图。需要注意的是,当使用Object Motion Blur(对象运动模糊)时,如果事件中包含使用Particle Age/MBlur/Bitmap材质的材质动态操作器,事件不能再包含Delete(删除)操作器或者Spawn或Collision Spawn 测试,同样,此事件还不应包含关联至另一事件的所有测试。

  Assign Material(指定材质):选中时,该操作器将把指定的材质指定给粒子,默认为选中。
  None按钮:使用此按钮指定材质到操作器。单击按钮并使用“材质/贴图浏览器”选择材质。可以交互式的将材质从材质编辑器的样本球栏中拖拽到该按钮。
  Assign Material ID(指定材质ID):选中时,操作器将为每一个粒子定义材质ID号。默认为打开。  Show In Viewport(在视口中显示):选中时,粒子显示为几何体时,视口中显示指定到粒子的材质。
  Animated Texture(动画纹理)选项组
  Same As Particle ID(等同于粒子ID):指定与粒子ID相同的材质ID到粒子。当材质包含动画纹理(例如Bitmap,Particle Age或者Particle MBlur贴图)时选择此命令。需要注意的是,粒子的最大ID号是2 ,000, 000, 000,而材质ID最大为65535,所以使用指定到材质动力学操作器粒子年龄贴图时,最好使用少于65,536的粒子。
  Reset Particle Age(重置粒子年龄):勾选此项后,将每一个粒子进入事件的年龄都设置为0。
  Randomize Age Offset(随机年龄偏移):勾选此项后,随机变化粒子年龄和材质ID之间的距离。
  Max Offset(最大偏移):可以随机改变粒子年龄的最大帧数。
  Sub-Material Rotoscoping(子材质对位)选项组。在复合材质(如“多维/子对象)时,这些设置允许选择该操作器更改材质 ID 指定的依据,并指定更改的速率。
  Material ID(材质ID):为对所有的粒子都指定相同材质ID。
  Cycle(循环):从1到N指定每个粒子的材质ID, 指定的方式是按递增的顺序。
  Random(随机):为每一个粒子从1到N随机指定材质ID。
  # Sub-Materials(子材质):使用循环或者随机选项时,指定到粒子的最高ID号。在通常情况下,将此值设置为与多维/子对象材质中的子材质数目相同。如果将其设置为较小的数值,该操作器将只能使用所设数目的子材质,从第一个子材质开始,依次累加。
  Rate Per Sec(ond)(速率每秒):用定指定材质ID在每秒钟递增的次数。如果该速率等同于粒子进入事件时的速率,则为每一个粒子指定一个ID。
  Loop(循环):选中时,如果已经指定了最后一个ID,则返回到第一个ID并继续循环。未选中时,指定最后循环ID到所有接下来的粒子。
  Sync By(同步):选择应用动画参数的时间帧。
  Absolute Time(绝对时间):为参数设置的任意关键帧应用于设置的实际帧。
  Particle Age(粒子年龄):为参数设置的任意关键帧应用于每个粒子存活期对应的帧。
  Event Duration(事件期间):为参数设置的任意关键帧应用于每个粒子进入事件的开始。
  Rand Offset(随机偏移):勾选此项后,随机变化粒子年龄和指定ID之间的距离。
  Uniqueness(惟一性)选项组。利用该组参数,通过设置其下方的种子数值,可以在相同的参数设置下产生不同的随机效果,以确保其随机性。
  New(新建):系统随机产生一个新的种子数。
  Seed(种子数):使用数值框让用户来指定一个随机化的值。
